额定电压6~35kV交联聚乙烯绝缘电力电缆
适用范围:
本产品适用于供固定敷设在额定交流电压U0/U 为26/35、21/35、18/30、12/20、8.7/15、8.7/10、6/10、6/6的电缆竖井等高落差和能承受较大机械外力和拉力的固定场合的输配电力线路使用。
本产品适用于供固定敷设在额定交流电压U0/U 为26/35、21/35、18/30、12/20、8.7/15、8.7/10、6/10、6/6的电缆竖井等高落差和能承受较大机械外力和拉力的固定场合的输配电力线路使用。
产品特色:
1、绝缘线芯识别标志采用分色带区别。
2、采用紧压圆形设计,圆整紧密,紧压系数不少于0.9。
3、具有良好的电气性能,击穿电场强度高,绝缘电阻高。
4、有较高的耐热性和耐老化性能,允许工作温度高,载流量大。
5、适宜高落差与垂直敷设。
1、绝缘线芯识别标志采用分色带区别。
2、采用紧压圆形设计,圆整紧密,紧压系数不少于0.9。
3、具有良好的电气性能,击穿电场强度高,绝缘电阻高。
4、有较高的耐热性和耐老化性能,允许工作温度高,载流量大。
5、适宜高落差与垂直敷设。

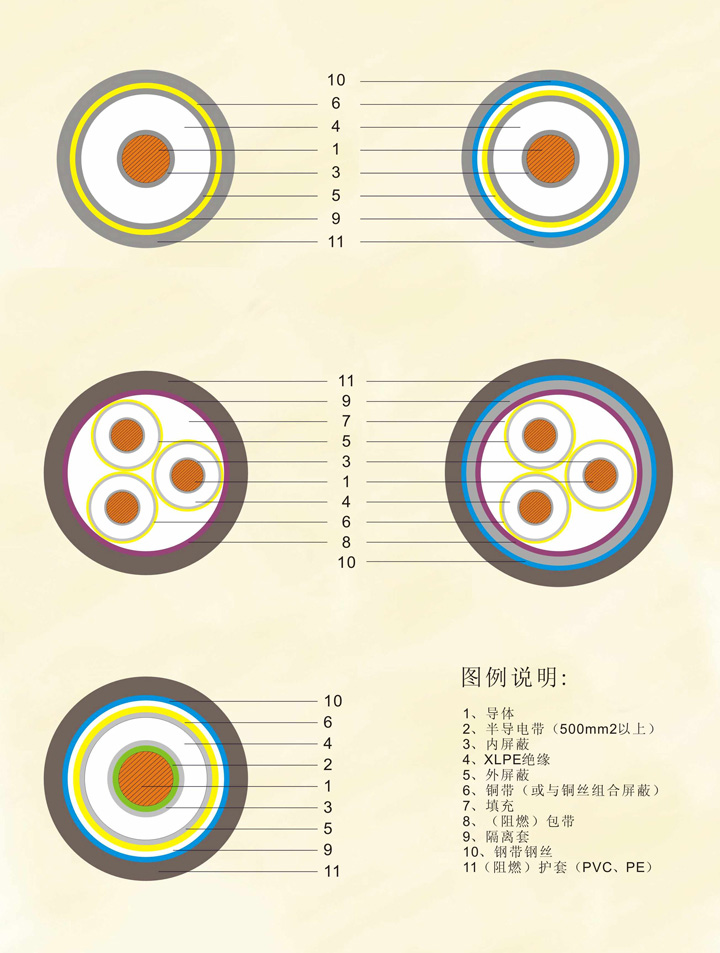

结构示意图:
技术参数:
1、导体直流电阻符合GB/T3956-2008的要求。
2、成品电缆绝缘性能符合GB/T12706要求。且能经受下表规定的交流电压试验5分钟不击穿。
U0/U(kV) | 6/6 | 6/10 | 8.7/10 | 8.7/15 | 12/20 | 18/30 | 21/35 | 26/35 |
Us(kV) | 21 | 21 | 30.5 | 30.5 | 42 | 63 | 73.5 | 91 |
使用条件:
1、电缆敷设安装时的环境温度不低于0℃,电缆弯曲半径不小于电缆外径12D。
2、电缆导体的长期最高工作温度不超过90℃。
3、短路时(最长持续时间不超过5s)电缆导体的最高温度不超过250℃。
